Un diagramme spaghetti (ou diagram spaghetti, spaghetti chart) est un plan sur lequel on trace, à main levée ou à l’échelle, le trajet réel d’une personne, d’un produit ou d’un document pendant un processus. Le résultat ressemble souvent à une assiette de pâtes : des lignes qui se croisent, reviennent en arrière et se superposent. C’est précisément ce désordre visible qui rend l’outil utile. En quelques heures d’observation, il montre où se perdent les mètres, les minutes et l’énergie des équipes, puis sert de base chiffrée pour réorganiser un atelier, un entrepôt, un service hospitalier ou un circuit administratif.
- Définition : une représentation visuelle des déplacements réels sur le plan d’une zone de travail.
- Objectif : repérer les trajets inutiles, les allers-retours et les croisements pour réduire la non-valeur ajoutée.
- Méthode : définir le périmètre, obtenir un plan, choisir les flux suivis, tracer les parcours observés, mesurer les distances.
- Cadre : outil classique du Lean management et du Six Sigma, souvent couplé à une VSM.
Qu’est-ce qu’un diagramme spaghetti : définition et origine du nom
Le diagramme spaghetti est un outil de cartographie des processus centré sur une seule question : qui ou quoi se déplace, par où, combien de fois ? Contrairement à un logigramme qui décrit l’enchaînement théorique des tâches, il enregistre le chemin effectivement parcouru sur le terrain. On part d’un plan d’implantation, on y place les machines, les postes, les zones de stockage et les points de passage, puis on reporte chaque déplacement par une ligne continue.
Le nom vient de l’aspect du dessin final. Quand une zone est mal organisée, les lignes s’enchevêtrent comme des spaghettis jetés sur une table. Plusieurs appellations circulent selon les milieux : spaghetti chart dans le vocabulaire Lean anglophone, spaghetti plot ou spaghetti model dans les usages statistiques et scientifiques, où le principe consiste aussi à superposer de nombreuses trajectoires pour en lire la dispersion.
Quels flux peut-on représenter sur un diagramme spaghetti ?
L’outil est né dans les ateliers, mais il ne se limite pas aux flux physiques. Tout ce qui « voyage » d’un point à un autre peut être suivi :
- Flux de personnes : opérateurs, préparateurs de commandes, infirmiers, agents d’accueil, techniciens de maintenance.
- Flux de produits et de matériaux : pièces brutes, encours, produits finis, consommables, outillages.
- Flux de documents : dossiers papier, bons de livraison, ordres de fabrication qui passent de bureau en bureau.
- Flux d’informations et flux virtuels : demandes qui transitent entre applications, serveurs ou boîtes mail. Le « plan » devient alors un schéma des systèmes, et la distance se mesure en nombre d’étapes ou de transferts.
Un conseil de méthode : suivre un seul type de flux par diagramme au départ. Mélanger les trajets d’un cariste et ceux d’une palette sur la même feuille brouille la lecture, alors qu’une feuille par flux permet ensuite de superposer les calques pour repérer les zones de conflit.
À quoi sert un diagramme spaghetti dans une démarche Lean
Sa fonction première est de rendre visibles deux des sept gaspillages identifiés par le Lean : le gaspillage de mouvements (gestes et déplacements des personnes qui n’apportent rien au client) et le gaspillage de transports (manutention et déplacement des produits). Ces pertes sont rarement perçues par ceux qui les subissent, car elles font partie de la routine. Une fois dessinées, elles deviennent difficiles à ignorer.
À la lecture du tracé, plusieurs signaux méritent une attention particulière. Un croisement récurrent indique deux flux qui se gênent, avec un risque d’attente ou d’accident. Un flux redondant, c’est-à-dire le même trajet répété plusieurs fois dans un cycle, trahit souvent un stock mal placé ou un outil partagé trop loin. Une zone où toutes les lignes convergent signale un goulet d’étranglement potentiel. Enfin, les allers-retours vers une surface de stockage intermédiaire révèlent fréquemment un problème d’approvisionnement du poste.
L’intérêt dépasse le diagnostic. Le diagramme fournit une représentation commune que la direction, l’encadrement et les opérateurs comprennent sans formation, ce qui facilite les décisions de réimplantation fondées sur des données observées plutôt que sur des impressions.
Comment faire un diagramme spaghetti, étape par étape
La méthode décrite par la plupart des praticiens tient en cinq étapes. Nous y ajoutons une étape de préparation, souvent négligée, qui conditionne pourtant la fiabilité du résultat.
1. Définir le périmètre et la période d’observation
Choisissez une zone précise (un atelier, une cellule, un étage de service) et un flux cible. La période doit être représentative : évitez les journées d’inventaire, les veilles de congés ou les pics exceptionnels, sauf si c’est justement le pic que vous voulez analyser. Pour un cycle court et répétitif, observer une à deux heures suffit souvent. Pour une activité variable, comme un service de soins ou une préparation multi-références, prévoyez plusieurs créneaux répartis sur la semaine.
2. Obtenir un plan de la zone, idéalement à l’échelle
Le plan sert de support au tracé. Un plan à l’échelle permet de convertir directement les longueurs dessinées en mètres. À défaut, un croquis coté fait l’affaire, à condition de reporter les dimensions principales et de matérialiser les portes, allées, escaliers et zones interdites. Placez-y les machines, postes, stocks, bureaux ou, pour un flux virtuel, les applications et serveurs concernés.
3. Lister les produits, services ou profils suivis
Précisez qui ou quoi vous suivez : une référence, une famille de produits, un patient type, un dossier. Notez aussi l’unité de mesure retenue (mètres, nombre de transferts, minutes) pour rester cohérent d’un diagramme à l’autre.
4. Observer et collecter les parcours sur le terrain
Expliquez d’abord la démarche aux personnes observées : on étudie le processus, pas la performance individuelle. Suivez ensuite le flux sans intervenir, crayon en main, et notez à chaque arrêt l’heure et le motif (chercher un outil, attendre une validation, déposer une pièce). Ces annotations transforment un simple dessin en source d’analyse.
5. Tracer les trajets réels

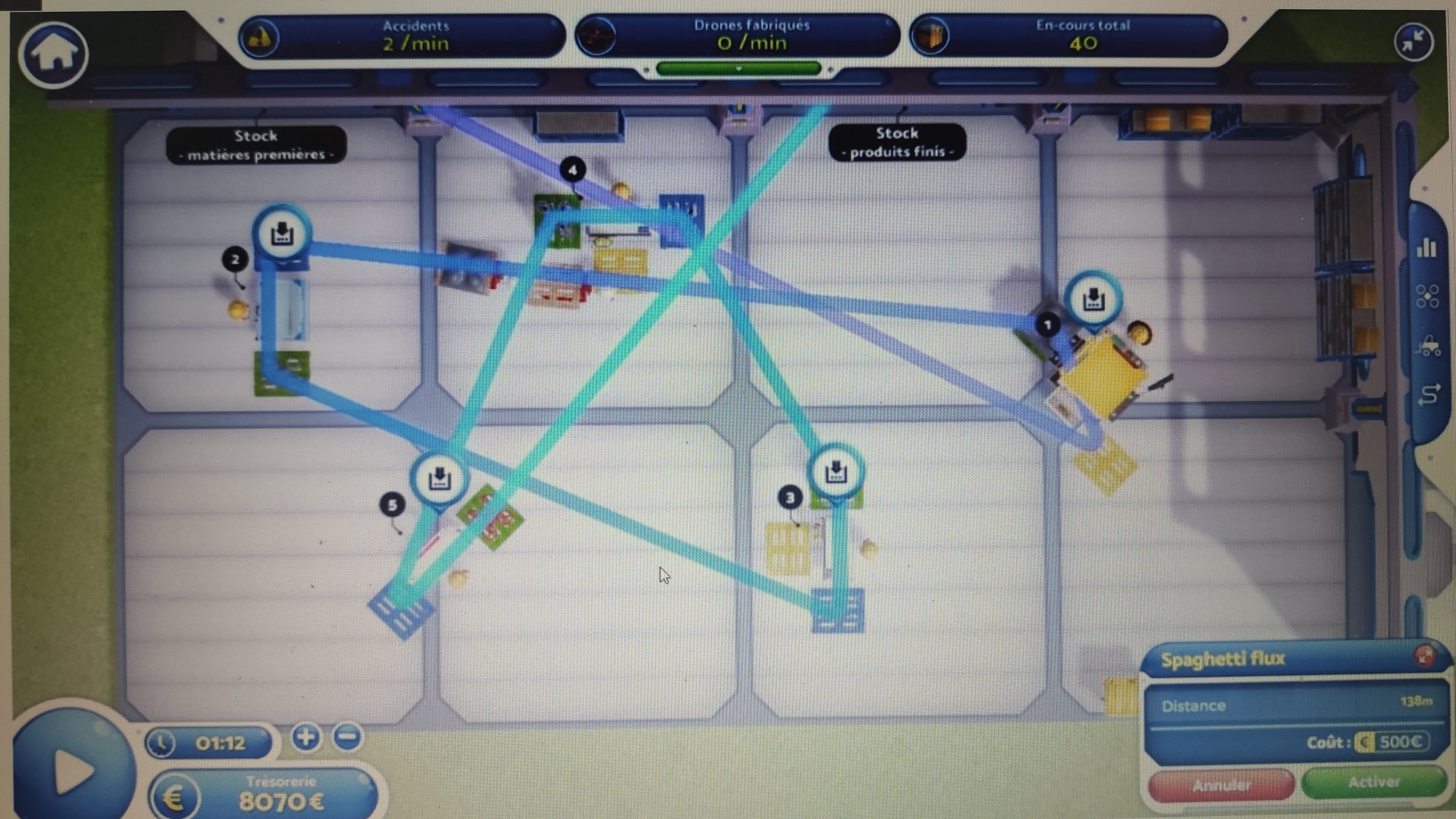

Reportez chaque déplacement par une ligne continue, avec une flèche pour le sens. Pour représenter des flux simultanés, attribuez une couleur par personne ou par produit et utilisez des traits semi-transparents dans les outils numériques : les passages fréquents apparaissent alors plus foncés. Un trait épaissi ou un chiffre à côté de la ligne peut indiquer la fréquence de passage.
6. Mesurer, analyser, puis recommencer
Calculez les distances, repérez les croisements et formulez les hypothèses d’amélioration. Les deux dernières étapes sont itératives : après une réorganisation, on retrace le flux pour vérifier que le gain est réel.
Mesurer les distances parcourues et comparer avant/après
La mesure la plus parlante est la distance pondérée : pour chaque trajet type, multipliez sa longueur par sa fréquence sur la période, puis additionnez. Cette pondération évite un biais courant, qui consiste à se focaliser sur un long trajet rare alors qu’un trajet court répété cent fois par jour pèse bien davantage.
Pour comparer deux situations, le taux de réduction se calcule simplement : (distance avant moins distance après) divisée par la distance avant. On peut compléter par le nombre de croisements et le temps de déplacement estimé, en retenant une vitesse de marche d’environ 1 mètre par seconde en atelier encombré.
Voici un exemple illustratif, construit pour un poste de préparation de commandes traitant 120 commandes par jour :
| Indicateur | Situation initiale | Après réimplantation |
|---|---|---|
| Trajet moyen par commande | 46 m | 29 m |
| Distance quotidienne | 5 520 m | 3 480 m |
| Croisements avec le flux caristes | 9 par heure | 2 par heure |
| Temps de marche économisé | Référence | Environ 34 minutes par jour |
Dans ce cas, rapprocher les références à forte rotation du poste d’emballage réduit la distance de 37 %. Le chiffre est fictif, mais l’ordre de grandeur est typique des gains constatés lorsqu’une implantation n’a jamais été revue depuis l’installation.
Exemples de diagramme spaghetti par secteur
Usine et atelier de production
C’est le terrain historique. Un opérateur qui alterne entre plusieurs machines, va chercher ses consommables à l’autre bout du hall et revient vers le contrôle qualité dessine vite un écheveau dense. Dans un atelier de chaudronnerie, par exemple, le placement des générateurs et des bouteilles de gaz influence directement les trajets : choisir des équipements comme des Postes TIG PATON ne suffit pas si leur emplacement oblige le soudeur à traverser l’atelier à chaque changement de pièce. La réimplantation des machines en îlots ou en U découle souvent directement de ce type d’analyse.
Entrepôt et chaîne logistique
Le logisticien utilise le diagramme pour revoir l’adressage des références, la position des quais et les circuits des chariots. Superposer les tracés des préparateurs et ceux des engins de manutention met en évidence les zones de co-activité, un enjeu à la fois de productivité et de sécurité.
Hôpital et établissements de soins
Pour un manager hospitalier, suivre une infirmière pendant une tournée ou un patient entre l’accueil, l’imagerie et la consultation révèle des déplacements que personne n’avait chiffrés. Ces observations touchent des personnes et parfois des données de santé : il convient d’anonymiser les parcours, de ne noter aucun nom de patient et de valider la démarche avec l’encadrement et, si besoin, le délégué à la protection des données de l’établissement.
Services administratifs et workflows numériques
Un dossier de remboursement qui passe six fois entre trois bureaux, ou une demande client qui rebondit entre le CRM, la messagerie et l’outil de facturation, se prête très bien à l’exercice. Pour le chef de projet digital, le diagramme spaghetti montre où un transfert peut être supprimé ou automatisé. La logique rejoint celle de l’Entretien automatisé du jardin et de la piscine : on n’automatise avec profit qu’une tâche dont on a mesuré le coût réel en temps.
Applications scientifiques : météo, biologie, médecine
Hors du Lean, le spaghetti plot est un outil familier des météorologues. En prévision d’ensemble, on superpose les isohypses (lignes d’égale altitude d’une surface de pression) calculées par plusieurs exécutions d’un modèle comme le GFS américain. Tant que les lignes restent groupées, la prévision est jugée fiable ; quand elles divergent, l’incertitude grandit, et une dispersion bimodale signale deux scénarios concurrents. En biologie et en médecine, la même représentation sert à comparer des trajectoires individuelles, par exemple l’évolution d’une concentration sanguine chez plusieurs sujets pour estimer une demi-vie plasmatique et sa variabilité.
Diagramme spaghetti et VSM : deux outils complémentaires
La Value Stream Mapping (VSM, ou cartographie des flux de valeur) offre une vision globale : elle relie fournisseurs, étapes de production, stocks, flux d’informations et client, avec les temps de valeur ajoutée et d’attente. Le diagramme spaghetti zoome sur une partie de cette chaîne et répond à une question plus fine : comment se déplace-t-on concrètement ? Il intervient souvent comme sortie d’une VSM, une fois qu’une étape a été identifiée comme problématique, ou comme support complémentaire pour illustrer un temps de transfert anormal.
| Outil | Ce qu’il représente | Niveau de détail | Usage type |
|---|---|---|---|
| Diagramme spaghetti | Trajets réels sur un plan | Très local | Réduire les déplacements, réimplanter |
| VSM | Flux de valeur de bout en bout | Global | Prioriser les chantiers d’amélioration |
| SIPOC | Fournisseurs, entrées, processus, sorties, clients | Macro | Cadrer un projet Six Sigma |
| Logigramme | Enchaînement logique des tâches et décisions | Séquentiel | Formaliser une procédure |
| Swimlane | Tâches réparties par acteur ou service | Organisationnel | Clarifier les responsabilités |
Avantages et limites du diagramme spaghetti
Côté bénéfices, l’outil est peu coûteux, rapide à prendre en main et immédiatement compréhensible. Il produit des chiffres objectifs, favorise l’implication des équipes et sert de point de départ concret à l’amélioration continue. Il aide aussi à penser l’ergonomie : la position d’un outil sur un établi obéit à la même logique que le débat sur la fourchette a gauche ou droite, l’objet doit se trouver là où la main le cherche naturellement.
Ses limites sont réelles. L’observation prend du temps, surtout pour des activités peu répétitives. Le tracé manuel devient illisible au-delà de quelques dizaines de trajets. Le diagramme ne dit rien de la valeur ajoutée des tâches réalisées à l’arrivée. Surtout, certaines contraintes physiques (murs porteurs, réseaux de fluides, normes incendie, zones à atmosphère contrôlée) rendent impossible la réimplantation idéale. Enfin, se sentir suivi peut fatiguer ou inquiéter les opérateurs et modifier leur comportement : d’où l’importance d’expliquer la démarche et d’alterner les observateurs. Pensez également à faire figurer sur le plan les zones de danger, les charges lourdes et les postures pénibles, afin que l’optimisation des distances ne dégrade ni la sécurité ni l’ergonomie.
Modèle de diagramme spaghetti : canevas et checklist de terrain
Un bon modèle de diagramme spaghetti comprend trois éléments : le plan de la zone en arrière-plan, une légende des couleurs par flux et un tableau séparé pour consigner distances, fréquences et motifs d’arrêt. Les tableaux blancs collaboratifs en ligne proposent ce type de canevas, avec pense-bêtes et lignes de connexion que plusieurs participants modifient en même temps. Une feuille A3 et des feutres de couleur restent cependant très efficaces en atelier. Ceux qui pratiquent déjà la cartographie stratégique retrouveront une logique proche de celle d’un schéma coeur vierge simple : un gabarit neutre que l’équipe remplit ensemble.
Avant de lancer l’observation, vérifiez ces points :
- Périmètre et flux cible validés avec le responsable de zone.
- Plan à jour, échelle ou cotes reportées.
- Créneaux d’observation représentatifs, hors événements exceptionnels.
- Personnes observées informées, données anonymisées.
- Unité de mesure fixée et grille d’annotation prête.
- Code couleur défini pour les flux simultanés.
- Date prévue pour retracer le flux après changement.
Lors de l’atelier de restitution, matérialiser physiquement les futures zones aide les équipes à se projeter : un marquage au sol provisoire ou un Drapeau personnalisé, un support léger pour un impact fort, planté à l’emplacement d’une machine déplacée, rend la nouvelle implantation tangible avant même les travaux.
Diagramme spaghetti en pratique : réponses aux questions de terrain
Combien de temps observer un poste avant de tracer le diagramme ?
Il faut couvrir au moins plusieurs cycles complets. Pour une tâche répétitive de quelques minutes, une à deux heures suffisent généralement. Pour une activité irrégulière, mieux vaut plusieurs créneaux courts répartis sur différents jours et horaires.
Peut-on réaliser un spaghetti chart sans plan à l’échelle ?
Oui, un croquis coté permet déjà de visualiser les croisements et les allers-retours. Pour chiffrer précisément les distances, il faut en revanche relever quelques dimensions de référence ou compter les pas et les convertir en mètres.
Quel outil choisir pour dessiner un diagramme spaghetti ?
Le papier et les feutres conviennent à une première analyse sur le terrain. Pour partager, retravailler et superposer les flux, un tableau blanc collaboratif ou un logiciel de dessin acceptant les calques et la transparence est plus pratique.
La méthode s’applique-t-elle à un processus entièrement numérique ?
Oui. On remplace le plan des locaux par un schéma des applications, et la distance par le nombre de transferts, de ressaisies ou de validations. Les boucles et retours en arrière se lisent exactement comme dans un atelier.
Faut-il prévenir les salariés que leurs déplacements seront suivis ?
C’est fortement recommandé, à la fois pour la qualité du climat social et pour la fiabilité des observations. Présenter l’objectif, garantir l’anonymat et associer les personnes à l’analyse limite les comportements modifiés. En cas de doute sur le cadre applicable, le service RH ou juridique de l’entreprise peut préciser les règles internes.
